Aký je rozdiel medzi vysokonapäťovou vežou a nízkonapäťovou vežou?

Ako dodávateľ vysokonapäťových stožiarov sa ma často pýtali na rozdiely medzi vysokonapäťovými stožiarmi a nízkonapäťovými stožiarmi. V tomto blogovom príspevku sa ponorím do kľúčových rozdielov, ich príslušných funkcií a prečo je pochopenie týchto rozdielov kľúčové pre rôzne zainteresované strany v energetickom priemysle.

Úrovne napätia

Najzrejmejší rozdiel medzi vysokonapäťovými vežami a nízkonapäťovými vežami spočíva v napäťových úrovniach, ktoré nesú. Vysokonapäťové veže sú navrhnuté tak, aby prenášali elektrickú energiu pri extrémne vysokých napätiach, ktoré sa zvyčajne pohybujú od 110 kV do 765 kV alebo v niektorých prípadoch dokonca vyššie. Tieto vysoké napätia sú potrebné na prenos veľkého množstva elektrickej energie na veľké vzdialenosti. Čím vyššie je napätie, tým nižší je prúd pre dané množstvo výkonu (pretože (P = VI), kde (P) je výkon, (V) je napätie a (I) je prúd). Nižší prúd znamená menšie straty energie vo forme tepla ((P_{strata}=I^{2}R), kde (R) je odpor prenosového vedenia) na veľké vzdialenosti.

Na druhej strane nízkonapäťové veže prenášajú elektrinu pri oveľa nižších napätiach, zvyčajne medzi 1 kV a 33 kV. Tieto nižšie napäťové úrovne sú vhodné na lokálnu distribúciu elektriny koncovým užívateľom, ako sú rezidenční, komerční a malí priemyselní odberatelia. Distribúcia nízkeho napätia je skôr o tom, aby sa elektrina z prenosovej siete dostala do koncových bodov bezpečným a zvládnuteľným spôsobom.

Dizajn a konštrukcia veže

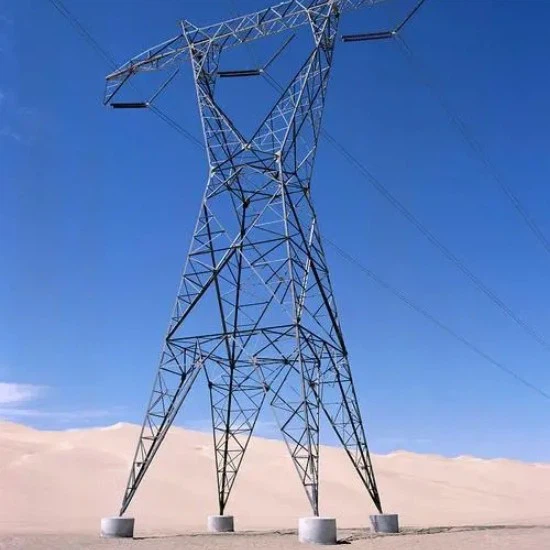

Dizajn a štruktúra vysokonapäťových stožiarov a nízkonapäťových stožiarov sú tiež výrazne odlišné. Vysokonapäťové veže sú vo všeobecnosti oveľa vyššie a väčšie. Musia poskytnúť dostatočnú vzdialenosť pre vysokonapäťové vodiče, aby sa zabránilo elektrickému oblúku na zemi alebo iným predmetom. Výška stožiarov vysokého napätia sa môže pohybovať od 30 metrov do viac ako 100 metrov v závislosti od úrovne napätia a terénu.

Stavba stožiarov vysokého napätia je zložitejšia. Často sú vyrobené z oceľových priehradových konštrukcií, ktoré ponúkajú vysokú pevnosť a stabilitu. Dizajn mriežky umožňuje efektívne využitie materiálov a zároveň poskytuje potrebnú podporu pre ťažké vodiče a izolátory. Izolátory používané na vysokonapäťových stožiach sú tiež väčšie a robustnejšie. Musia odolať vysokému elektrickému namáhaniu a zabrániť úniku prúdu.

Nízkonapäťové veže sú naopak kratšie a majú jednoduchší dizajn. Môžu byť vyrobené z dreva, betónu alebo ocele v závislosti od lokality a miestnych požiadaviek. Výška nízkonapäťových stožiarov sa zvyčajne pohybuje od 5 do 15 metrov. Pretože napätie je nižšie, potrebné vôle sú tiež menšie a izolátory sú menšie a lacnejšie.

Konfigurácia vodiča

Konfigurácia vodičov na vysokonapäťových stožiaroch a nízkonapäťových stožiaroch sa líši. Vysokonapäťové veže majú zvyčajne viacero vodičov usporiadaných v špecifickom vzore. Napríklad v trojfázovom vysokonapäťovom prenosovom systéme sú zvyčajne tri hlavné vodiče a niekedy sú nad hlavné vodiče inštalované ďalšie uzemňovacie vodiče na ochranu pred úderom blesku. Vodiče sú od seba vzdialené, aby sa zabránilo elektrickému rušeniu a vzniku elektrického oblúka.

Nízkonapäťové veže majú zvyčajne menej vodičov. V typickom nízkonapäťovom distribučnom systéme môžu byť tri fázové vodiče a neutrálny vodič. Vodiče sú často zviazané alebo umiestnené bližšie k sebe v porovnaní s vysokonapäťovými vodičmi, pretože riziko vzniku elektrického oblúka je oveľa nižšie.

Funkcia v Power Grid

Stožiare vysokého napätia zohrávajú dôležitú úlohu v prenosovej sieti elektrickej siete. Sú zodpovedné za prepravu veľkého množstva elektriny zo zdrojov na výrobu energie, ako sú elektrárne (uhoľné, vodné, jadrové alebo obnoviteľné elektrárne) na veľké vzdialenosti do rozvodní. Tieto rozvodne potom znížia napätie na ďalšiu distribúciu. Prenos vysokého napätia je nevyhnutný pre integráciu energie z rôznych zdrojov výroby a zásobovanie elektrickou energiou veľkých regiónov.

Stožiare nízkeho napätia sú súčasťou distribučnej siete. Ich hlavnou funkciou je distribúcia elektriny z rozvodní ku koncovým užívateľom. Sú posledným článkom v reťazci dodávky energie, ktorý zabezpečuje, aby sa elektrina dostala do domácností, firiem a iných zariadení bezpečným a spoľahlivým spôsobom.

Bezpečnostné úvahy

Bezpečnosť je hlavným problémom pre vysokonapäťové aj nízkonapäťové veže, ale povaha bezpečnostných rizík je odlišná. Stožiare vysokého napätia predstavujú značné riziko úrazu elektrickým prúdom a usmrtenia elektrickým prúdom. Vysoké napätie môže spôsobiť vážne zranenie alebo smrť, ak sa osoba dostane do kontaktu s vodičmi alebo sa k nim dostane príliš blízko. Preto sa vysokonapäťové veže zvyčajne nachádzajú v oblastiach s obmedzeným prístupom a na ich inštaláciu, údržbu a prevádzku platia prísne bezpečnostné predpisy.

Nízkonapäťové veže majú tiež bezpečnostné riziká, ale vo všeobecnosti sú menej závažné. Medzi hlavné riziká spojené s nízkonapäťovými vežami patrí zásah elektrickým prúdom z poškodených vodičov alebo nesprávne uzemnenie. Keďže je však napätie nižšie, následky úrazu elektrickým prúdom sú zvyčajne menej život ohrozujúce v porovnaní so situáciami vysokého napätia.

Náklady a údržba

Náklady na vysokonapäťové stožiare sú vo všeobecnosti oveľa vyššie ako náklady na nízkonapäťové stožiare. Väčšie rozmery, komplexný dizajn a vysokokvalitné materiály používané vo vysokonapäťových vežiach prispievajú k ich vyššej cene. Okrem toho si inštalácia vysokonapäťových stožiarov vyžaduje špecializované vybavenie a kvalifikovanú pracovnú silu.

Aj údržba vysokonapäťových stožiarov je nákladnejšia a časovo náročnejšia. Pravidelné kontroly sú potrebné na kontrolu stavu vodičov, izolátorov a samotnej konštrukcie veže. Akékoľvek poškodenie alebo opotrebovanie je potrebné urýchlene opraviť, aby sa zabezpečila bezpečná a spoľahlivá prevádzka prenosového systému.

Nízkonapäťové veže sú nákladovo efektívnejšie z hľadiska počiatočnej inštalácie aj údržby. Ich jednoduchší dizajn a menšie rozmery uľahčujú a zlacňujú ich inštaláciu. Požiadavky na údržbu sú tiež menej časté a menej zložité.

Aplikácie a prípady použitia

Stožiare vysokého napätia sa používajú hlavne na prenos energie na veľké vzdialenosti cez veľké geografické oblasti. Sú nevyhnutné na prepojenie centier výroby energie s hlavnými centrami zaťaženia, ako sú veľké mestá a priemyselné oblasti. Napríklad v krajine s veľkou pevninou sa vysokonapäťové prenosové vedenia používajú na prepravu elektriny z vodných elektrární v odľahlých horských oblastiach do mestských centier vzdialených stovky kilometrov.

Nízkonapäťové veže sa používajú na lokálnu distribúciu v obytných štvrtiach, obchodných štvrtiach a malých priemyselných oblastiach. Zodpovedajú za dodávku elektriny do jednotlivých budov a zariadení. Napríklad v prímestskej oblasti sa nízkonapäťové veže používajú na distribúciu elektriny do domov a malých obchodov.

Dôležitosť pochopenia rozdielov

Pochopenie rozdielov medzi vysokonapäťovými stožiarmi a nízkonapäťovými stožiarmi je kľúčové z niekoľkých dôvodov. Pre plánovačov a inžinierov energetických sietí pomáha pri navrhovaní efektívneho a spoľahlivého energetického systému. Potrebujú vedieť, ako prepojiť vysokonapäťovú prenosovú sieť s nízkonapäťovou distribučnou sieťou, aby sa zabezpečila bezproblémová dodávka energie.

Pre odborníkov v oblasti bezpečnosti je pochopenie rozdielov nevyhnutné na vytvorenie vhodných bezpečnostných protokolov. Vysokonapäťové a nízkonapäťové systémy vyžadujú rôzne bezpečnostné opatrenia na ochranu pracovníkov a verejnosti.

Spotrebiteľom môže základné pochopenie týchto rozdielov pomôcť oceniť zložitosť elektrickej siete a dôležitosť elektrickej infraštruktúry. Môže im tiež pomôcť lepšie si uvedomiť bezpečnostné riziká spojené s rôznymi typmi elektrických vedení.

Ako dodávateľ stožiarov vysokého napätia ponúkame široký sortimentVysokonapäťová elektrická vežariešenia. Naše vysokokvalitné veže sú navrhnuté tak, aby spĺňali najvyššie priemyselné štandardy a možno ich prispôsobiť tak, aby vyhovovali rôznym úrovniam napätia a podmienkam prostredia. Poskytujeme tiežVysokonapäťová elektrická vežamožnosti pre konkrétne aplikácie.

Ak hľadáte vysokonapäťové stožiare pre váš energetický projekt, či už ide o novú prenosovú linku alebo modernizáciu existujúceho systému, pozývame vás, aby ste nás kontaktovali na podrobnú diskusiu. Náš tím odborníkov vám môže poskytnúť najlepšie riešenia a konkurencieschopné ceny. Tešíme sa na spoluprácu pri budovaní spoľahlivejšej a efektívnejšej elektrickej siete.
