Aké je maximálne rozpätie, ktoré môže oceľová stožiarová veža uniesť pre elektrické vedenia?

Distribúcia elektrickej energie v rozsiahlych oblastiach si vyžaduje robustnú a spoľahlivú infraštruktúru, v ktorej zohrávajú kľúčovú úlohu oceľové stožiare. Ako známy poskytovateľ vysokej kvalityOceľová tyčová veža, Často sa ma pýtajú na maximálne rozpätie, ktoré tieto oceľové stožiare dokážu uniesť pre elektrické vedenia. Pochopenie tohto parametra je nevyhnutné pre efektívne plánovanie a výstavbu energetických prenosových a distribučných sietí.

Faktory ovplyvňujúce maximálne rozpätie

Maximálne rozpätie, ktoré môže oceľová stožiarová veža uniesť, je určené množstvom faktorov. Tieto faktory sa vzájomne ovplyvňujú komplexným spôsobom a inžinieri ich musia počas procesu návrhu starostlivo vyvážiť.

1. Návrh a konštrukcia veže

• Tvar a konfigurácia: Rôzne konštrukcie veží, ako sú mrežové veže a monopólové veže, majú odlišné schopnosti znášať zaťaženie.Monopole Towerje obľúbenou voľbou pre svoju jednoduchosť, kompaktnosť a estetický vzhľad. Avšak priehradové veže môžu vo všeobecnosti podporovať dlhšie rozpätia kvôli ich zložitejšej a pevnejšej konštrukcii, ktorá môže efektívnejšie rozložiť zaťaženie. Napríklad dobre navrhnutá priehradová veža dokáže rovnomerne rozložiť zaťaženie vetrom a ľadom na svoje viaceré členy, čo jej umožňuje zvládnuť väčšie sily na dlhšie vzdialenosti.
• Kvalita materiálu: Typ a kvalita ocele použitej v konštrukcii veže sú rozhodujúce. Vysokopevnostné oceľové zliatiny ponúkajú lepšiu odolnosť voči ohybu a únave, čo umožňuje veži podporovať ťažšie elektrické vedenia a dlhšie rozpätia. Naša spoločnosť používa prvotriedne oceľové materiály, ktoré sú starostlivo vybrané a testované, aby spĺňali najvyššie priemyselné štandardy. To zaisťuje odolnosť a spoľahlivosť našich oceľových stožiarových veží aj v náročných podmienkach prostredia.

2. Špecifikácie elektrického vedenia

• Typ a hmotnosť vodiča: Rôzne typy elektrických vodičov majú rôznu hmotnosť a mechanické vlastnosti. Napríklad hliníkové vodiče sú ľahšie ako medené vodiče, ale môžu mať odlišné charakteristiky priehybu. Hmotnosť vodiča priamo ovplyvňuje zaťaženie veže a ťažšie vodiče budú vyžadovať kratšie rozpätia, aby sa zabránilo nadmernému prehýbaniu. Previsnutie je kritickým problémom, pretože môže viesť k zníženiu svetlej výšky, čím sa zvyšuje riziko elektrických porúch a bezpečnostných rizík.
• Počet vodičov: Čím viac vodičov musí veža podopierať, tým väčšie je celkové zaťaženie. Vo vysokonapäťových prenosových vedeniach sa často používajú viaceré vodiče na zvýšenie výkonovej kapacity. Toto dodatočné zaťaženie sa musí zohľadniť pri určovaní maximálneho rozpätia. Náš inžiniersky tím môže navrhnúť oceľové stožiarové veže tak, aby vyhovovali rôznym počtom vodičov v závislosti od špecifických požiadaviek energetického projektu.

3. Podmienky prostredia

• Zaťaženie vetrom: Vietor je jedným z najvýznamnejších environmentálnych faktorov ovplyvňujúcich dizajn veže. Silný vietor môže vyvinúť veľké bočné sily na vežu a elektrické vedenie, čo spôsobí ich kývanie alebo dokonca kolaps. Rýchlosť, smer a turbulencie vetra v konkrétnej oblasti je potrebné starostlivo analyzovať. V oblastiach s vysokou rýchlosťou vetra, ako sú pobrežné oblasti alebo horské priesmyky, môže byť potrebné znížiť maximálne rozpätie, aby sa zabezpečila stabilita veže. Naše oceľové stožiarové veže sú navrhnuté tak, aby odolali zaťaženiu vetrom na základe špecifických veterných podmienok v mieste inštalácie.
• Zaťaženie ľadom a snehom: Nahromadenie ľadu a snehu na elektrických vedeniach môže výrazne zvýšiť ich hmotnosť. Toto dodatočné zaťaženie môže spôsobiť prehnutie alebo zlomenie lana a tiež zvyšuje napätie veže. V regiónoch s chladným podnebím sa musí maximálne rozpätie upraviť tak, aby zohľadňovalo potenciálne zaťaženie ľadom a snehom. Používame pokročilé simulačné techniky na predpovedanie účinkov ľadu a snehu na naše veže a podľa toho optimalizujeme dizajn.

Výpočet maximálneho rozpätia

Výpočet maximálneho rozpätia pre vežu s oceľovými stĺpmi je zložitým inžinierskym procesom, ktorý zahŕňa pokročilé matematické modely a počítačové simulácie. Inžinieri zvyčajne používajú nasledujúce kroky:

1. Analýza zaťaženia

Najprv musia analyzovať všetky zaťaženia pôsobiace na vežu a elektrické vedenia, vrátane vlastných zaťažení (hmotnosť veže a vodičov), živých zaťažení (vietor, ľad a sneh) a dynamických zaťažení (ako sú vibrácie spôsobené vetrom alebo elektrickými prúdmi). Presným vyčíslením týchto zaťažení môžu inžinieri určiť maximálne napätie, ktoré bude veža vystavená.

2. Štrukturálna analýza

Ďalej sa vykoná statická analýza návrhu veže. To zahŕňa použitie softvéru na analýzu konečných prvkov (FEA) na modelovanie správania veže pri rôznych podmienkach zaťaženia. FEA dokáže predpovedať, ako sa veža bude deformovať a či zostane v rámci prípustných limitov napätia. Na základe výsledkov statickej analýzy môže inžinier upraviť rozmery, tvar a materiálové vlastnosti veže tak, aby bola zaistená jej bezpečnosť a stabilita.

3. Optimalizácia rozsahu

Nakoniec inžinier optimalizuje dĺžku rozpätia na základe zaťaženia a výsledkov statickej analýzy. Cieľom je nájsť najdlhšie rozpätie, ktoré spĺňa všetky konštrukčné kritériá, ako je svetlá výška, limity priehybu a limity napätia. Tento proces optimalizácie často zahŕňa iteračné výpočty a kompromisy medzi rôznymi faktormi.

Príklady zo skutočného sveta

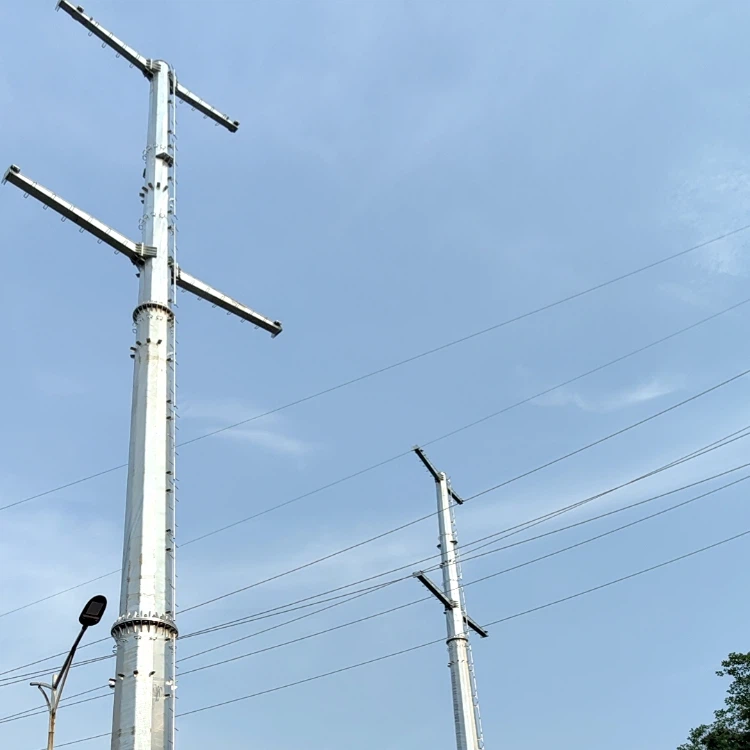

V reálnom svete sa maximálne rozpätie oceľových stožiarov môže značne líšiť. Napríklad v mestských oblastiach, kde je obmedzený priestor a dôležité sú estetické hľadiská,monopolné vežesa bežne používajú a ich rozpätia sa môžu pohybovať od 50 do 150 metrov. Tieto kratšie rozpätia pomáhajú udržiavať stabilitu veže a zabezpečujú správne podopretie elektrických vedení.

Vo vidieckych a odľahlých oblastiach, kde je menej priestorových obmedzení a terén je otvorenejší, možno použiť mriežkové veže na dosiahnutie oveľa dlhších rozpätí. Niektoré znajvyššie monopolné vežena svete môže podporovať rozpätia až 500 metrov alebo viac, najmä vo vysokonapäťových prenosových vedeniach. Tieto veže s dlhým rozpätím sa často používajú vo veľkých projektoch prenosu energie na pripojenie elektrární k vzdialeným rozvodniam.

Dôležitosť výberu správneho dodávateľa

Pokiaľ ide o oceľové stožiare, výber správneho dodávateľa je rozhodujúci. Spoľahlivý dodávateľ ako my má odborné znalosti a skúsenosti na navrhovanie a výrobu veží, ktoré spĺňajú vaše špecifické požiadavky. Máme tím vysoko kvalifikovaných inžinierov, ktorí sa dobre orientujú v najnovších priemyselných štandardoch a technológiách. Na zabezpečenie presnosti a kvality našich produktov používame najmodernejšie výrobné zariadenia.

Okrem toho ponúkame komplexné popredajné služby vrátane poradenstva pri inštalácii, podpory údržby a technického poradenstva. Náš záväzok k spokojnosti zákazníkov znamená, že s vami budeme úzko spolupracovať počas celého projektu, od počiatočnej fázy návrhu až po konečnú inštaláciu, aby sme zaistili, že vaša energetická infraštruktúra vydrží.

Kontaktujte nás pre svoj projekt

Ak plánujete projekt prenosu alebo distribúcie energie a potrebujete vysoko kvalitné oceľové stožiare, sme tu, aby sme vám pomohli. Či už máte malý lokálny projekt alebo veľkú národnú iniciatívu, náš tím vám môže poskytnúť prispôsobené riešenia, ktoré spĺňajú vaše špecifické potreby. Pozývame vás, aby ste nás kontaktovali, aby sme prediskutovali vaše požiadavky na projekt a preskúmali, ako môžu naše oceľové stožiare prispieť k úspechu vašej energetickej infraštruktúry.

Referencie

• "Inžinierstvo vedenia prenosu energie: Analýza a návrh" od Turana Gonena.
• "Konštrukčný návrh oceľových prevodových veží" od WSDOT.
• Priemyselné normy a smernice IEEE a IEC.
